蓄能系统

本站编辑:杭州龙华环境集成系统有限公司发布日期:2019-09-06 16:28浏览次数:






  所谓蓄能,就是在电力需求低谷时启动制冷、制热设备,将产生的冷或热储存在某种媒介中;在电力需求高峰时,将储存的冷或热释放出来使用,从而减少高峰用电量。因此,蓄能技术具有“移峰填谷”功能。采用此技术,就可以减少电网的峰谷差,提高电网的运行效率,少建或缓建电站。为调动广大末端用户转移高峰用电的积极性,各地政府出台了分时电价政策(我国通常分为高峰、平峰和低谷电价),有的还采用减免高可靠性电力设施费用等政策优惠。此外采用蓄能系统除可以降低运行费用、减少电容量外,还可提高空调可靠性和运行灵活性。


蓄能技术常见分类

  按蓄存能量温度高低分为:蓄热、蓄冷
  按蓄能介质分为:水蓄热/冷、冰蓄冷、相变材料蓄能
  按系统连接关系又分为:串联系统、并联系统
  按照蓄能量占全天需用能量的比例分为:全量蓄能、部分蓄能



龙华蓄能系统集成

  蓄能系统作为杭州龙华环境集成系统有限公司专业集成服务中一项重要的技术,我们可为客户提供以下几种蓄能系统的专业集成服务。
 I冰蓄冷空调系统
 II水蓄冷空调系统
 III水蓄热空调系统
 IV水蓄热中央热水系统

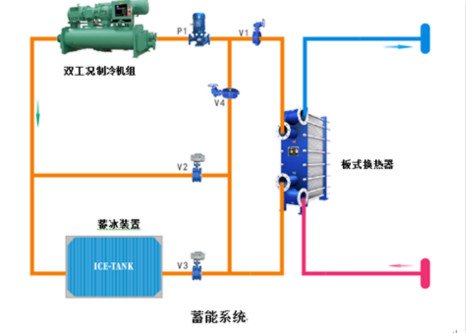

Ⅰ. 冰蓄冷空调系统

  冰蓄冷空调是在夜间谷电时段利用双工况主机制冷,将冷量储存在冰中,白天峰电时段通过融冰将所储存冷量释放出来,减少峰电时段空调用电负荷及空调系统装机容量,它是未来中央空调的发展的主要方向之一。
  冰蓄冷常见系统形式:
  按照双工况制冷机组与蓄冰装置在系统中的相对位置,蓄冰系统可分为:
  串联系统(可实现大温差供冷,融冰温度稳定)
  并联系统(常规温差或小温差供冷,融冰温度有一定波动)
  串联系统又按双工况制冷机组与蓄冰装置的位置前后不同分为:
  主机上游(主机效率高,对蓄冰设备融冰性能要求高,能实现高要求的低温供水。)
  冰槽上游(主机效率低,难以实现高要求的低温。)
冰蓄冷的特点
优点
  削峰填谷,平衡电网峰谷负荷,改善发电机组效率。
  利用电网峰谷电力差价,降低空调运行费用。
  可实现小负荷供冷,满足加班及周末空调供冷需求。
  蓄冷槽释冷可无级调节,增加系统负荷的调节灵活性。
  可实现大温差低温供水,除湿效果好,舒适性好。
  制冷主机配置容量减小,相应配电设施容量也减小。
  实现大温差供水,减少末端系统设备、管道投资。
  可作为应急冷源,断电时仅开启水泵和风机可实现室内供冷,提高系统可靠性。
缺点
 与常规水冷系统相比。冰蓄冷系统运行效率将降低。
 增加了蓄冷设备费用及其占用的空间。
 冰蓄冷空调系统的制冷主机性能系数(COP)要下降。
 投资较高,机房投资比常规机房增加20%~40%。


杭州龙华为客户提供三种类型的冰蓄冷系统
 盘管式蓄冰系统:包括内融冰盘管、外融冰盘管等
 冰球/板式蓄冰系统
 动态制冰系统:片冰、冰浆式系统




Ⅱ.水蓄冷空调系统

水蓄冷的原理
  水蓄冷主要是利用水的显热蓄存一定冷量。通常是在谷电时段开启制冷主机蓄存4~7℃冷冻水,在峰电时段将蓄存的冷冻水送往空调末端供冷。由于是利用显热蓄冷,可用温差一般为5~10℃,因此水蓄冷与冰蓄冷相比,蓄冷池体积要大6~8倍。但水蓄能与空调制冷的介质一样,使用的是常规供冷主机,因此系统较简单,同等蓄冷量的投资比冰蓄冷少。
水蓄冷的系统划分
  水蓄冷系统通常为开式系统,当水罐或水池位于最高位置时,系统才类似闭式系统;因此水蓄冷系统应注意倒空,泵的选型也需正确。
水蓄冷的特点
优点
  削峰填谷,平衡电网峰谷负荷。
  可实现小负荷供冷,满足加班及周末空调供冷需求。
  蓄冷槽释冷可无级调节,增加系统负荷的调节灵活性。
  制冷主机配置容量减小,相应配电设施容量也减小。
  可作为应急冷源,提高系统可靠性。
  利用电网峰谷电力差价,降低空调运行费用。

  与冰蓄冷相比,投资较省。

缺点

  蓄水装置占用空间较大。
  蓄冷利用率受分配器的影响较大,设计施工需严格控制。





Ⅲ.水蓄热空调系统
水蓄热的原理

  水蓄热主要是利用水的显热蓄存一定热量。通常是在谷电时段开启制热机组蓄存热水,在峰电时段将蓄存的热水送往空调末端供热。可以用来做蓄热机组的有电锅炉、高温水源热泵、高温空气源热泵,目前常用电锅炉作为蓄热机组。水蓄热系统按蓄热罐是否承压分为:常压蓄热,承压蓄热。常压蓄热一般蓄热温度为90℃,承压蓄热温度根据承压不同一般可至110~145℃。


水蓄热的系统划分

  水蓄热系统通常为开式系统,当水罐或水池位于最高位置时,系统才类似闭式系统;因此水蓄冷系统应注意倒空,泵的选型也需正确。


水蓄热的特点

优点
  削峰填谷,平衡电网峰谷负荷。
  可实现小负荷供热,满足加班及周末空调供热需求。
  蓄热槽释热可无级调节,增加系统负荷的调节灵活性。
  制热主机配置容量减小,相应配电设施容量也减小。
  可作为应急热源,提高系统可靠性。
  利用电网峰谷电力差价,降低空调运行费用。
缺点
  蓄热装置占用空间较大。
  蓄热利用率受分配器的影响较大,设计施工需严格控制。
水蓄热的系统形式、蓄水槽及分配器的类型与水蓄冷类似





Ⅳ.蓄热中央热水系统

  目前集中生活热水系统常用的加热设备有:空气源热泵、地源热泵、燃油锅炉、燃气锅炉、电锅炉、太阳能集热器。采用加热设备直接提供生活热水,要求配备的加热设备容量较大,投资造价高且系统稳定性不高。而蓄热技术的融入,可以减少热水系统初投资,增加系统的稳定性,因此蓄热中央热水系统逐渐成为当前集中生活热水系统应用比较广的一种形式。
蓄热中央热水系统,通常可分为平电蓄热和谷电蓄热。
  平电蓄热,是在生活热水需求量小时仍然使加热设备运行在满载状态,将加热后的生活热水储存在蓄热水箱,在生活热水需求量大时使用蓄水箱中储蓄的热水。通过延长加热设备运行时间,减小加热设备配置容量,降低系统总体投资,同时还能增加系统运行的稳定性。常见的平电蓄热系统有空气源热泵蓄热系统。
  谷电蓄热,是利用低谷电,使用电加热设备(如电锅炉、热泵等)加热生活热水并储存在蓄热水箱,待白天用电高峰时使用蓄热水箱中生活热水。电力蓄热的目的是合理利用电价政策,降低用户运行费用,同时增加系统的可调性和稳定性。目前,常见的电力蓄热系统有电热水锅炉蓄热系统。
  平电蓄热主要优势在于提高设备利用率,减少设备初投资费用。谷电蓄热除上述优势外,还能利用电价政策,降低运行费用。蓄热中央热水系统因对设备运行模式、运行时间、蓄热量等参数进行控制,控制过程比较复杂,一般建议配套相应的自动控制系统,以确保系统充分发挥其性能优势。


蓄热中央热水系统组合常见形式

电热水机组+蓄热水箱
空气源热泵热水机组+蓄热水箱
水冷空调热回收机组+空气源热泵热水机组+蓄热水箱
空气源热泵热空调回收机组+空气源热泵热水机组+蓄热水箱
