变风量系统

    变风量系统集成

    变风量空调系统完整的名称是可变送风量空调系统，简称VAV（ Variable Air Volume System ）系统。变风量（VAV）系统是一种全空气空调方式，它根据室内负荷的变化或室内要求参数的变化，自动调节空调系统的送风量，从而保证室内参数达到要求。

    1.变风量空调系统分类

    变风量空调系统一般分为双风道变风量系统和单风道变风量系统。双风道变风量系统是同时向室内末端提供冷热两种参数的送风，最终送风状态由冷热风混合后送入室内，双风道变风量系统避免了单风道变风量系统在负荷很小时送风量太小带来的气流不稳定和温度场不均衡的问题，但因造价高、控制复杂，应用较少，目前国内单风道变风量系统应用较多。

    2.变风量空调系统组成

    一个完整的变风量系统由：空气处理机组、风道系统、变风量末端装置和变风量控制系统组成。

    a.空气处理机组：空气处理机组一般安装在独立的机房内，根据功能要求不一样会配备各种功能段来处理空气达到设计的参数状态。

    b.风道系统：风道系统是空气的流通通道，使经过处理的空气到达所需的地方。因系统运行时承担了一定的静压，风道系统需要密闭性能好，才能保证变风量系统运行的效果。

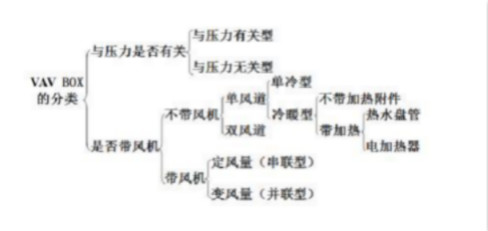

    c.变风量末端装置：变风量末端装置（VAV BOX）是变风量系统特有的设备，是保证送风量按室内负荷的变化而变化的关键设备。它分为控制系统和变风量盒子，市场上既有将控制系统和变风量盒子一体化生产的供应商，也有分别专门提供变风量盒子和变风量控制系统的供应商。变风量末端装置（VAV BOX）的分类如下：

    d.控制系统：控制系统分为变风量末端装置的控制和变风量系统控制。变风量末端装置是高度集成化设备，它自身的控制包含风阀控制、送风量算法，控制模式选择等等，这些集成在变风量末端装置的控制器内，一般在工厂内完成，现场整定、调试。变风量系统的控制包括系统送风量控制、新风量控制、送风温度控制等等，这些由现场编程调试完成。控制系统是变风量系统实施的难点所在。

    3.变风量空调系统的特点

    1.由于VAV系统通过调节送入房间的风量来适应负荷的变化，同时在确定系统总风量时还可以考虑一定的同时使用情况，所以能够节约风机运行能耗和减少风机装机容量。有关文献介绍，VAV系统与CAV系统相比大约可以节约风机耗能30%-70%。

    2.系统的灵活性较好，易于改、扩建，尤其适用于格局多变的建筑，例如出租写字楼等。当室内参数改变或重新隔断时，可能只需要更换支管和末端装置，移动风口位置，甚至仅仅重新设定一下室内温控器。

    3、送风品质高，能有效地控制空调送风洁净度、温湿度、和新风比；

    4、空气处理设备集中布置，检修和清洗方便；

    5、空调房间内无冷凝水盘等集水装置，减少了细菌滋生源；

    6、房间内空调水管少，减少检修及水管跑漏对吊顶的损坏；

    7、空调房间内无空气处理设备，无风机的变风量系统运行噪音低；

    8、系统控制灵活，可以实现不同区域差异化供冷供热；

    9、采用集中送风模式可以实现过渡性季节全新风运行；

    10、可配合冰蓄冷技术采用大温差低温送风，提高送风舒适度，同时减少对吊顶空间的的占用；

    4.变风量系统常用的控制方式：

    送风温度控制：在常规模式下，变风量系统向其末端提供恒定的送风温度，控制器通过比较实际温度与设定值，调节水阀开度

    新风量控制：AHU新风口设置定风量调节器，保证新风量不受竖井压力的变化CAV的设定风量根据回风CO2浓度决定。

    送风量控制：定静压控制，变静压控制，总风量控制。
