IDC机房冷却系统集成
IDC机房冷却系统主要是指为IDC机房各发热设备进行散热和冷却的系统,该系统旨在将数据中心室内温湿度维持在适宜数据服务器及其辅助设备运行的范围内。

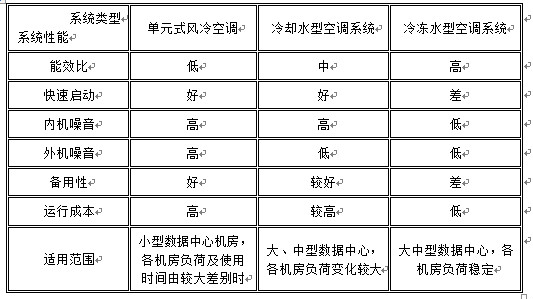

目前IDC机房冷却系统形式主要有单元式风冷空调系统,冷却水型空调系统,冷冻水型空调系统。单元式风冷空调系统主要用于小型数据中心机房,冷却水型空调系统、冷冻水型空调系统广泛用大中型数据中心机房。几种常用的IDC机房冷却系统特点比较如下:
龙华IDC机房冷却系统集成
IDC机房冷却系统作为杭州龙华环境集成系统有限公司专业集成服务中一个重要的方向,我们可为客户提供以下两种IDC机房冷却系统的专业集成服务。
Ⅰ冷却水型空调系统
Ⅱ冷冻水型空调系统
I.IDC机房冷却水型空调系统
冷却水型空调系统目前在中型数据中心机房冷却系统中应用较多,以其灵活的启动性能和较高的能效比受到用户的亲睐。该系统通过氟系统将机房专用空调吸收的热量转移至机房外的水冷冷凝器,然后通过冷却水系统将水冷冷凝器内热量转移至冷却塔,依靠冷却塔将热量散发至室外空气中。
系统组成:
闭式冷却塔、冷却泵、水冷冷凝器、带压缩机型机房专用空调、冷却水系统、补水系统、IDC机房冷热通道、冷却水蓄水箱等组成。
系统特点:
1.无需设置专用机房;
2.机房专用空调能够灵活快速启动供冷;
3.系统负荷调节能力强,可以很好地满足数据机房逐步投用需求;
4.系统供冷效果较好,且运行能效较高;
系统流程示意图
冷却水型空调系统可以单独使用,也可以与单元式风冷空调相结合。单独使用多用于新建数据机房的冷却系统,与单元式风冷空调相结合则常用于单元式风冷空调系统改造。两种应用方式的系统示意图如下:
II.IDC机房冷冻水型空调系统
冷冻水型空调系统作为当前大中型数据中心机房冷却系统发展趋势,越来越广泛地被用户所接受。该系统通过冷冻水系统将机房专用空调吸收的热量转移至冷水主机,直接通过风冷冷凝器将热量散发至空气中,或通过冷却水系统将冷水主机内热量转移到冷却塔散发至室外空气中。
系统组成
冷冻水型空调系统主要由冷水机组、冷却塔、冷却泵、冷冻泵、板式换热器、水冷盘管型机房专用空调、冷却水系统、冷冻水系统、补水系统、IDC机房冷热通道风系统、蓄水箱等组成。
系统特点:
1.供冷效果好,稳定性高;
2.系统较为复杂,投资较高;
3.负荷调节能力有一定限制,对于逐步投用的数据机房应采用辅助措施;
4.系统能效比高,运行费用省;
系统流程示意图:

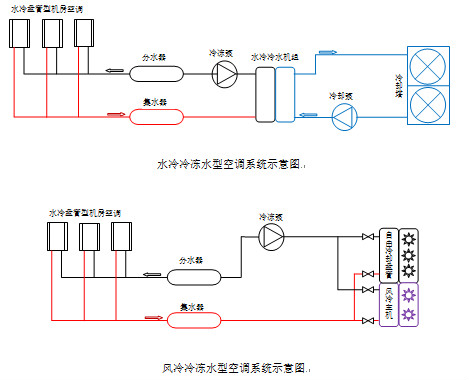

冷冻水型空调系统根据冷水机组不同,可以分为水冷冷冻水型空调系统和风冷冷冻水型空调系统,其系统示意图如下:
